Spline-akselit

Feida Machineryn tehtaan räätälöimät rihla-akselit ovat mekaanisia osia, joissa on harjanteita tai hampaita ja jotka toimivat yhteenliittymällä yhteenliittyvien osien uriin ja siirtämällä vääntömomentin vastinkomponentteihin. Vääntömomentin välittämisen lisäksi niillä on myös toimintoja, kuten kohdistusvirheiden vaimentaminen, lujuuden lisääminen, tärinän ja melun vähentäminen, kokoonpanon yksinkertaistaminen ja yksinkertaistaminen. Spline Shafts -sarjamme sisältää Suorakaiteen muotoinen akselijaKierreakseli.

Ydinparametri:

Moduuli: M0.5-5

Tarkkuusluokka: ISO/DIN 6-10

Hampaiden lukumäärä: mitä enemmän hampaita, sitä suurempi kantavuus

Painekulma: yleiset arvot ovat 30, 37,5 ja 45 astetta.

Pienempi painekulma antaa suuremman kantavuuden; suuremmat kulmat ovat parempia liukuliitoksissa.

Jakohalkaisija: teoreettinen vertailuympyrä.

Kaksi yleistä tyyppiä:

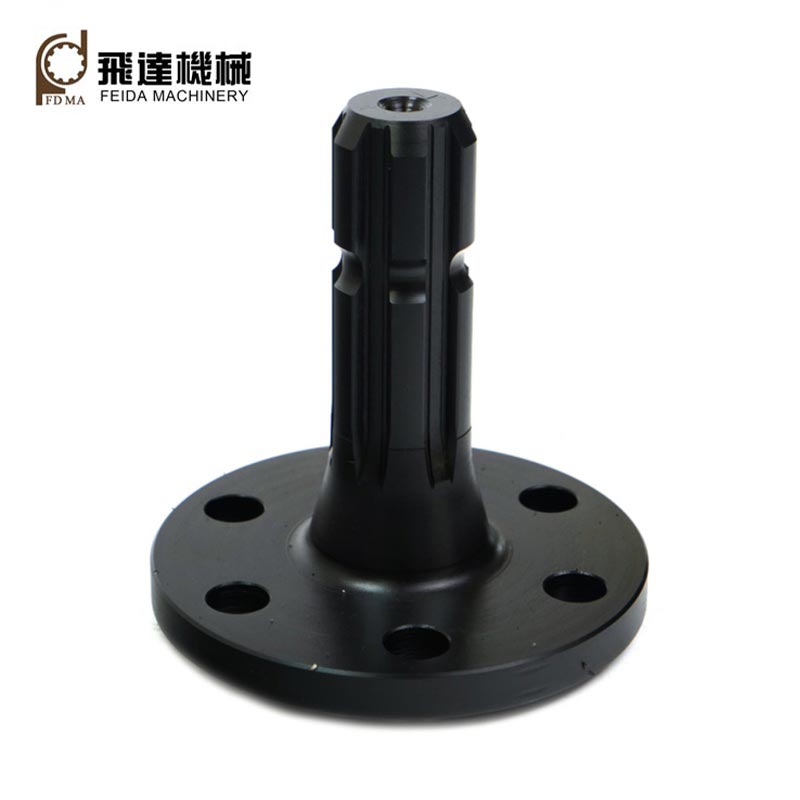

1. Suorakaiteen muotoiset ura-akselit: Suorasivuisten hampaidensa, joissa on suorakulmaiset (litteät) yläosat ja juuret, niiden etuna on yksinkertainen rakenne, alhaiset valmistuskustannukset ja helppo koneistus ja tarkastus.

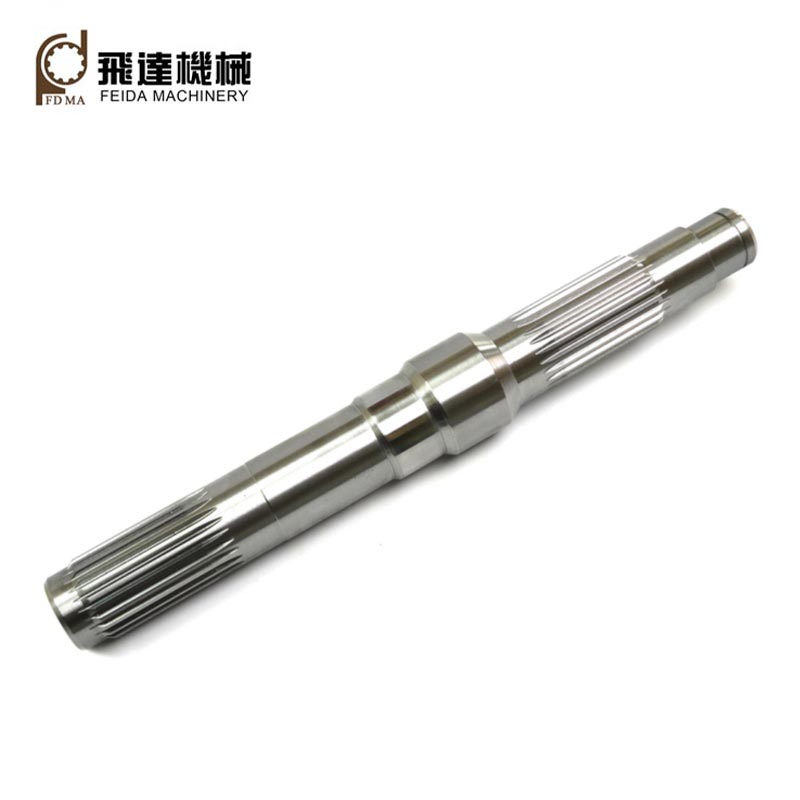

2. Kierreakselit: Niissä on evoluutiokäyrät (samanlaiset kuin hammaspyörän hampaissa), pyöristetyt hammasjuuret, tasainen nousu, mikä johtaa itsekeskittymiseen, korkeaan kuormituskykyyn, korkeaan lujuuteen ja vaihdettavuuteen.

Sovellus:

Kierreakselit soveltuvat liitäntöihin, joissa on suuria kuormia, korkeat keskitystarkkuusvaatimukset ja suuret mitat. Niitä käytetään tyypillisesti monenlaisissa sovelluksissa, kuten autojen voimansiirtojärjestelmissä, ohjausmekanismeissa, venemoottoreissa, potkurijärjestelmissä, vinsseissä, lentokoneiden moottoreissa, vaihdelaatikoissa, tasauspyörästöissä, siirtokoteloissa jne.

Yli 30 vuoden kehitystyön jälkeen Feida Machineryllä on nyt kolme tehdasta: yksi mekaanisille voimansiirtokomponenteille, yksi räätälöityille tarkkuusosille ja yksi ohutlevyosille. Pystymme valmistamaan korkealaatuisia kiila-akseleita käyttämällä CNC-kiilaprosessointitekniikoita (esim. hobbing, muotoilu, aventaminen, hionta jne.) ja korkealaatuisia raaka-aineita. (esim. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 jne.).
