Spline-akselit

Feida Machineryn tehtaan räätälöidyt ura-akselit ovat mekaanisia komponentteja, joissa on harjanteita tai hampaita toiminto kohdistamalla yhteen liitoskomponenttien uriin, siirtämällä vääntömomentin yhteensopiviin komponentteihin.Lisäksi lähettää vääntömomentti, niillä on myös toimintoja, kuten kohdistusvirheiden vaimentaminen, lujuuden lisääminen, tärinän vähentäminen ja melu, kokoamisen ja purkamisen yksinkertaistaminen, aksiaalinen liukuminen jne.

Kaksi yleistä tyyppiä

1. Suorakulmainen: Suorasivuisten hampaidensa ja suorakaiteen muotoisten (tasaisten) yläosien ja juurten ansiosta niillä on etuja yksinkertainen suunnittelu, alhaiset valmistuskustannukset ja helppo koneistus ja tarkastus.
2. Involuuti: Niissä on evoluutiokäyrät (samanlaiset kuin hammaspyörän hampaat), pyöristetyt hampaiden juuret, tasainen nousu, mikä johtaa itsekeskittyvä toiminto, korkea kantavuus, suuri lujuus ja vaihdettavuus.

Ydinparametri

Moduuli: M0.5-5
Tarkkuusluokka: ISO/DIN 6-10
Hampaiden lukumäärä: mitä enemmän hampaita, sitä suurempi kantavuus
Painekulma: yleiset arvot ovat 30, 37,5 ja 45 astetta.
Pienempi painekulma antaa suuremman kantavuuden; suuremmat kulmat ovat parempia liukuliitoksissa.
Jakohalkaisija: teoreettinen vertailuympyrä.

Sovellus

Kierreakselit soveltuvat liitäntöihin, joissa on suuria kuormia, korkeat keskitystarkkuusvaatimukset ja suuret mitat. Niitä käytetään tyypillisesti monenlaisissa sovelluksissa, kuten autojen voimansiirtojärjestelmissä, ohjaus mekanismit, venemoottorit, potkurijärjestelmät, vinssit, lentokonemoottorit, vaihteistot, tasauspyörästöt, vaihteistot jne.

Yli 30 vuoden kehitystyön jälkeen Feida Machineryllä on nyt kolme tehdasta: yksi mekaaniselle voimansiirrolle komponentteja, yksi räätälöityjä tarkkuusosia varten ja toinen peltiosia varten. Pystymme tuottamaan korkealaatuisia spline akselit, joissa käytetään CNC-kiilakäsittelytekniikoita (esim. hobbing, muotoilu, aventaminen, hionta jne.) ja korkealaatuisia raaka materiaalit (esim. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 jne.).

Koko koneistusprosessi

Raaka-aineet → taonta → sorvaus → kiilatyöstö → jyrsintä → lämpökäsittely → hionta → tarkastus → Pakkaus & toimitus

Tärkeimmät valmistuslaitteet

Yli 30 vuoden kehitystyöllä Feida Machineryllä on täydellinen sarja edistyksellistä valmistusta varusteet, mukaan lukien CNC-sorvi, CNC-vaihdelevy, CNC-hammaspyörän muotoilija, CNC-hammaspyörän parranajokoneet, CNC-kiila-avaruskone, CNC-vaihde hiomakone, CNC koneistuskeskus jne.

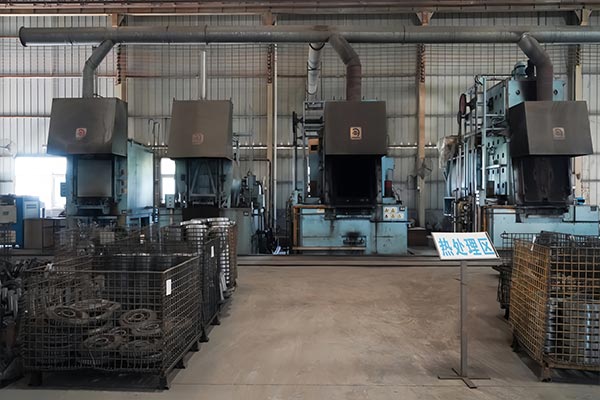

Lämpökäsittely

Lämpökäsittelyprosesseihimme kuuluvat karkaisu ja karkaisu, hiiletys ja karkaisu, korkeataajuinen karkaisu, Hiilitriding, nitridaus jne. Lämpökäsittelyn avulla kiila-akseliemme mekaaniset ominaisuudet voivat olla optimoitu hyvin.

FAQ

Kuinka takaat tarkkuusosien laadun?

Feida on läpäissyt ISO:2015 laatujärjestelmän sertifioinnin.
Toteutamme monivaiheisen laadunvalvontajärjestelmän (QC):
Alkuperäinen artikkelitarkastus (FAI): Täysi mittatarkastus ennen massatuotannon aloittamista.
In-Process Quality Control (IPQC): Näytteenottotarkistukset 2–3 tunnin välein koneistusprosessin aikana.
100 % lopputarkastus: Jokaisen osan mitat ja pintakäsittely tarkistetaan lopullisesti ennen pakkaamista.

Millaisia ​​huoltopalvelusi ovat?

Olemme perustaneet kattavan huoltopalvelujärjestelmän, joka tarjoaa oikea-aikaista teknistä tukea ja ratkaisuja varmistaaksemme, että asiakkailla ei ole hätää käytön aikana.
