Kuinka spiraalikartiohammaspyörät parantavat voimansiirtoa vaativissa koneissa?

Kierre kartiohammaspyörätovat tarkkoja voimansiirtokomponentteja, jotka on suunniteltu siirtämään pyörimisvoimaa risteävien akselien välillä samalla kun ne tarjoavat tasaisen, luotettavan ja tehokkaan toiminnan. Verrattuna perinteisiin suoriin kartiohammaspyöriin, niiden kaareva hammasgeometria mahdollistaa hampaiden asteittaisen kiinnittymisen, mikä auttaa vähentämään tärinää, käyttömelua ja iskukuormitusta. Tämä tekee niistä erityisen arvokkaita teollisuusvaihteistoissa, autojärjestelmissä, materiaalinkäsittelylaitteissa, työstökoneissa, maatalouskoneissa ja muissa sovelluksissa, joissa kompakti rakenne ja luotettava vääntömomentin siirto ovat välttämättömiä.

Tämä opas selittää spiraalikartiohammaspyörän toimintaperiaatteet, tärkeimmät edut, yleiset sovellukset, materiaalinäkökohdat, suorituskykytekijät, huoltovaatimukset ja ostonäkökohdat. Se korostaa myös yleisiä asiakkaiden ongelmia ja käytännöllisiä tapoja välttää ennenaikainen kuluminen, liiallinen melu, ylikuumeneminen ja vaihteistovika.

Sisällysluettelo

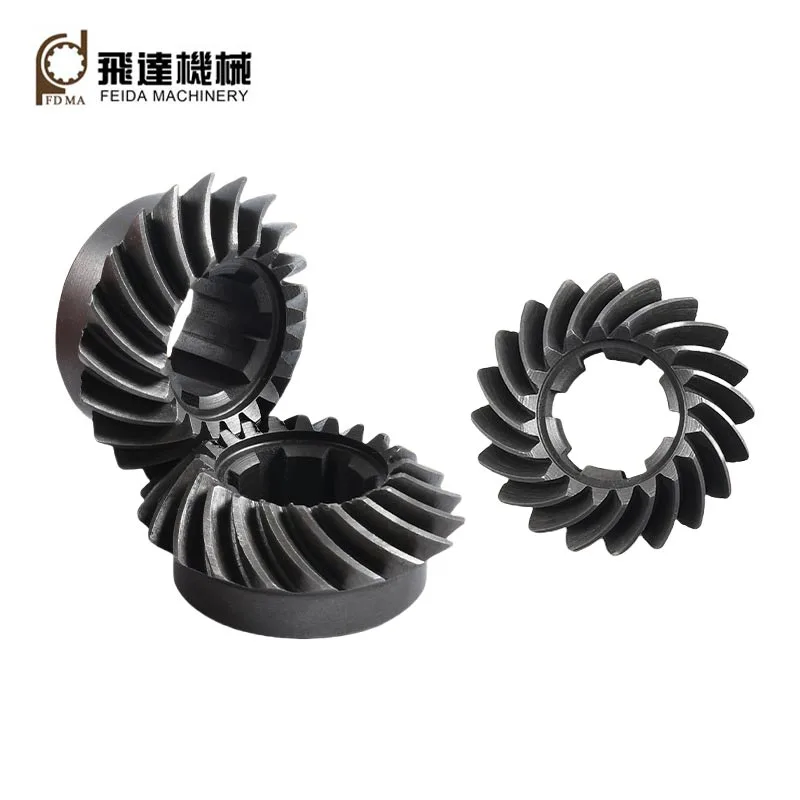

Mitä ovat spiraalikartiohammaspyörät?

Spiraalikartiohammaspyörät ovat kartiohampaita, joissa on kaarevat, kulmahampaat, joita käytetään tyypillisesti liikkeen ja vääntömomentin siirtämiseen kulmassa, yleensä noin 90 asteen kulmassa, olevien akselien välillä. Niiden kierrehammasprofiili luo asteittaisemman kytkennän liitoshampaiden välille kuin suora kartiohammaspyörä.

Tämä asteittainen kosketus on yksi tärkeimmistä syistä, miksi näitä vaihteita käytetään laajalti laitteissa, joissa tasainen pyöriminen, vähäinen tärinä ja luotettava vääntömomentin siirto ovat tärkeitä. Sen sijaan, että koko hampaan leveys kiinnittyisi äkillisesti, spiraaligeometria mahdollistaa kosketuksen etenemisen hampaan pinnan poikki.

Koneiden valmistajille tämä voi tarkoittaa vakaampaa toimintaa, parantaa käyttömukavuutta ja vähentää mekaanisia iskuja. Varaosien ostajille oikean geometrian valinta on kuitenkin kriittinen, koska jopa korkealaatuinen vaihteisto voi toimia huonosti, jos sen hampaiden tekniset tiedot, mitat tai liitoskomponentit eivät ole yhteensopivia.

Kuinka spiraalikartiohammaspyörät toimivat?

Toimintaperiaate on suoraviivainen: yksi kartiohammaspyörä, jota yleisesti kutsutaan hammaspyöräksi, käyttää toista kartiohammaspyörää. Koska hampaat on järjestetty kartiomaisille pinnoille, voidaan pyörimisliikettä ohjata akselilta toiselle ja samalla siirtää vääntömomenttia.

Koska hampaiden kiinnittyminen on progressiivinen, spiraalikartiohammaspyörät voivat tarjota tasaisemman voimansiirron suuremmilla pyörimisnopeuksilla kuin monet suorahammasvaihtoehdot. Oikea kohdistus on edelleen välttämätöntä. Huono akselin sijoitus, väärä välys tai riittämätön voitelu voivat vähentää näitä etuja merkittävästi.

Mitkä ovat spiraalikartiohammaspyörien tärkeimmät edut?

Nämä edut ovat erityisen arvokkaita, kun koneet toimivat jatkuvasti. Vähentynyt tärinä ja kontrolloitu hampaiden kiinnitys voivat auttaa suojaamaan laakereita, akseleita ja muita liitettyjä komponentteja tarpeettomilta mekaanisilta rasituksilta.

Missä spiraalikartiohampaita käytetään yleisesti?

Spiraalikartiohampaita käytetään monissa mekaanisissa järjestelmissä, jotka vaativat luotettavan kulmavoimansiirron. Niiden sulavan kytkennän, kompaktin rakenteen ja vääntömomentin käsittelykyvyn yhdistelmä tekee niistä hyödyllisiä sekä vakio- että erikoiskoneissa.

Millä tekijöillä on merkitystä valittaessa spiraalikartiovaihteita?

Vaihteen valinta pelkästään ulkohalkaisijan tai hinnan perusteella on yleinen ostovirhe. Vaihteen on vastattava koko voimansiirtojärjestelmää. Ennen tarjouksen pyytämistä konevalmistajien ja huoltotiimien tulee valmistella olennaiset toimintaparametrit.

• Välityssuhde:Vahvista vaadittu tulo- ja lähtönopeuden välinen suhde.
• Vääntömomentti:Tunnista normaalit, huippu- ja mahdolliset iskukuormat.
• Pyörimisnopeus:Suuremmat nopeudet asettavat suurempia vaatimuksia tarkkuudelle, tasapainotukselle ja voitelulle.
• Painekulma:Vaihteen eritelmän on oltava yhteensopiva sen liitäntäkomponentin kanssa.
• Spiraalikulma:Tämä vaikuttaa hampaiden kiinnittymiseen, kuormituksen jakautumiseen ja toimintaominaisuuksiin.
• Vaihteen mitat:Reiän koon, ulkohalkaisijan, etupinnan leveyden ja asennusmittojen tulee sopia koneeseen.
• Materiaali:Materiaali- ja lämpökäsittelyvaatimusten tulee heijastaa käyttökuormitusta ja odotettua käyttöikää.
• Ympäristöolosuhteet:Pöly, kosteus, lämpötila ja syövyttävät olosuhteet voivat vaikuttaa materiaali- ja pintakäsittelyvaatimuksiin.
• Takaisku:Oikea välys on välttämätön sujuvan toiminnan ja lämpölaajenemisen hallinnan kannalta.

Miten materiaalit ja valmistus vaikuttavat vaihteiston suorituskykyyn?

Hammaspyörän suorituskyky ei riipu pelkästään hampaiden geometriasta, vaan myös materiaalin valinnasta, koneistustarkkuudesta ja lämpökäsittelystä. Teollisuuden spiraalikartiohammaspyörien on usein kestettävä toistuvaa kosketusjännitystä, taivutusvoimia ja vaihtelevia kuormia pitkien käyttöaikojen aikana.

Yleisiä vaihteistomateriaaleja ovat seosteräkset ja muut tekniset materiaalit, jotka on valittu kuormituksen, nopeuden, ympäristön ja kustannusvaatimusten mukaan. Lämpökäsittely voi parantaa kovuutta, kulutuskestävyyttä ja väsymissuorituskykyä, kun taas tarkkuustyöstö auttaa saavuttamaan tarkan hampaiden geometrian ja oikean kosketuksen.

Valmistuslaadusta tulee erityisen tärkeä nopeissa tai suuren kuormituksen sovelluksissa. Pienet mittapoikkeamat voivat vaikuttaa hampaiden kosketukseen, välykseen, tärinään ja meluon. Luotettavan valmistajan pitäisi siksi pystyä hallitsemaan kriittisiä mittoja ja ylläpitämään tasaista tuotannon laatua erissä.

Jinjiang Feida Machinery Co., Ltd.keskittyy koneiden voimansiirtokomponentteihin ja voi tukea asiakkaita, jotka tarvitsevat luotettavia vaihderatkaisuja erilaisiin mekaanisiin sovelluksiin. Räätälöityjä vaatimuksia varten tekniset piirustukset, mitat, materiaalitiedot ja käyttöolosuhteet tulee keskustella ennen tuotantoa.

Kuinka asianmukainen huolto voi pidentää vaihteiston käyttöikää?

Jopa hyvin valmistettu vaihteisto voi vaurioitua ennenaikaisesti, jos asennus tai huolto laiminlyödään. Monet vaihteisto-ongelmat eivät johdu itse hampaiden rakenteesta, vaan likaantumisesta, kohdistusvirheestä, riittämättömästä voitelusta tai liiallisesta kuormituksesta.

1. Käytä sopivaa voiteluainetta.Valitse voiteluaine vaihteiston rakenteen, käyttönopeuden, lämpötilan ja valmistajan suositusten mukaan.
2. Tarkista kohdistus.Akselivirhe voi keskittää kuormituksen tiettyihin hampaiden osiin ja nopeuttaa kulumista.
3. Seuraa vastaiskua.Liiallinen tai riittämätön välys voi aiheuttaa melua, lämmön muodostumista ja hampaiden vaurioita.
4. Pidä järjestelmä puhtaana.Vieraat hiukkaset voivat vahingoittaa tarkkoja hampaiden pintoja ja nopeuttaa hankaavaa kulumista.
5. Tarkista epätavallinen ääni.Äänen tai tärinän muutokset voivat olla merkki kulumisesta, väärästä kosketuksesta tai voiteluongelmista.
6. Vältä ylikuormitusta.Toistuva käyttö, joka ylittää suunnitellun vääntömomentin, voi aiheuttaa hampaiden taipumista tai pinnan väsymistä.
7. Seuraa lämpötilaa.Epätavallisen korkeat lämpötilat voivat olla merkki liiallisesta kitkasta, huonosta voitelusta tai muista vaihteistoongelmista.

Rutiinitarkastukset ovat erityisen tärkeitä jatkuvasti tai vaihtelevalla kuormituksella toimiville laitteille. Epänormaalin kulumisen varhainen havaitseminen on yleensä halvempaa kuin koko vaihteiston vaihtaminen tai odottamattomien tuotantoseisokkien hoitaminen.

Spiral Bevel Gears vs. Straight Bevel Gears

Molemmat hammaspyörätyypit on suunniteltu siirtämään liikettä risteävien akselien välillä, mutta niiden hammasgeometria luo erilaisia ​​käyttöominaisuuksia.

Oikea valinta riippuu viime kädessä koneen käyttöolosuhteista sen sijaan, että valittaisiin vain edistyneempi malli. Sovellusvaatimusten tulee aina määrittää vaihdekokoonpano.

Mitä yleisiä virheitä ostajien tulisi välttää?

Vaihteiden ostamisesta voi tulla monimutkaista, kun ostajat keskittyvät yhteen eritelmään. Useat vältettävissä olevat virheet voivat johtaa huonoon suorituskykyyn tai yhteensopivuusongelmiin.

Ammattimaisen toimittajan tulisi olla halukas tarkistamaan tekniset vaatimukset sen sijaan, että tarjottaisiin vain tuotetta yhden ulottuvuuden perusteella. Tämä lähestymistapa on erityisen tärkeä OEM-, vaihto- ja räätälöityjen koneiden projekteissa.

Usein kysyttyjä kysymyksiä spiraalikartiovaihteista

Johtopäätös: Luotettavamman siirtojärjestelmän rakentaminen

Spiraalikartiohammaspyörät tarjoavat tehokkaan ratkaisun koneille, joiden on ohjattava pyörimisvoimaa risteävien akselien välillä samalla, kun ne säilyttävät tasaisen ja luotettavan toiminnan. Niiden kierrehammasgeometria voi auttaa parantamaan kosketusominaisuuksia, vähentämään mekaanista iskua ja tukemaan vakaata vääntömomentin siirtoa.

Vaihteiston laatu ei kuitenkaan yksin määritä vaihteiston suorituskykyä. Oikea geometrian, mittojen, materiaalin, lämpökäsittelyn, valmistustarkkuuden, voitelun ja asennuksen yhdistelmä on olennaista. Ostajien tulisi siksi arvioida koko toimintaympäristöä sen sijaan, että valitsisivat varusteita pelkästään koon tai hinnan perusteella.

Valmistajien, laiteintegraattoreiden ja varaosien ostajien kannalta yhteistyö kokeneen toimittajan kanssa voi yksinkertaistaa spesifikaatioiden vahvistamista ja vähentää yhteensopivuusongelmien riskiä.Jinjiang Feida Machinery Co., Ltd.voi työskennellä asiakkaiden kanssa koneiden voimansiirtovaatimuksissa ja räätälöityissä vaihteistoratkaisuissa teknisten piirustusten, näytteiden ja sovellusmäärittelyjen perusteella.
